Casa » Noticias » noticias del producto » Die Máquina de corte láser de tablas

Die Máquina de corte láser de tablas

Número Navegar:2     Autor:Editor del Sitio     publicar Tiempo: 2019-06-08      Origen:motorizado

máquina de corte láser de 400W / 600W / 1000W / 1500W para la toma de troquel

China, máquina de corte láser óptico estable, WT CNC cortador bordo láser medio troquel poder

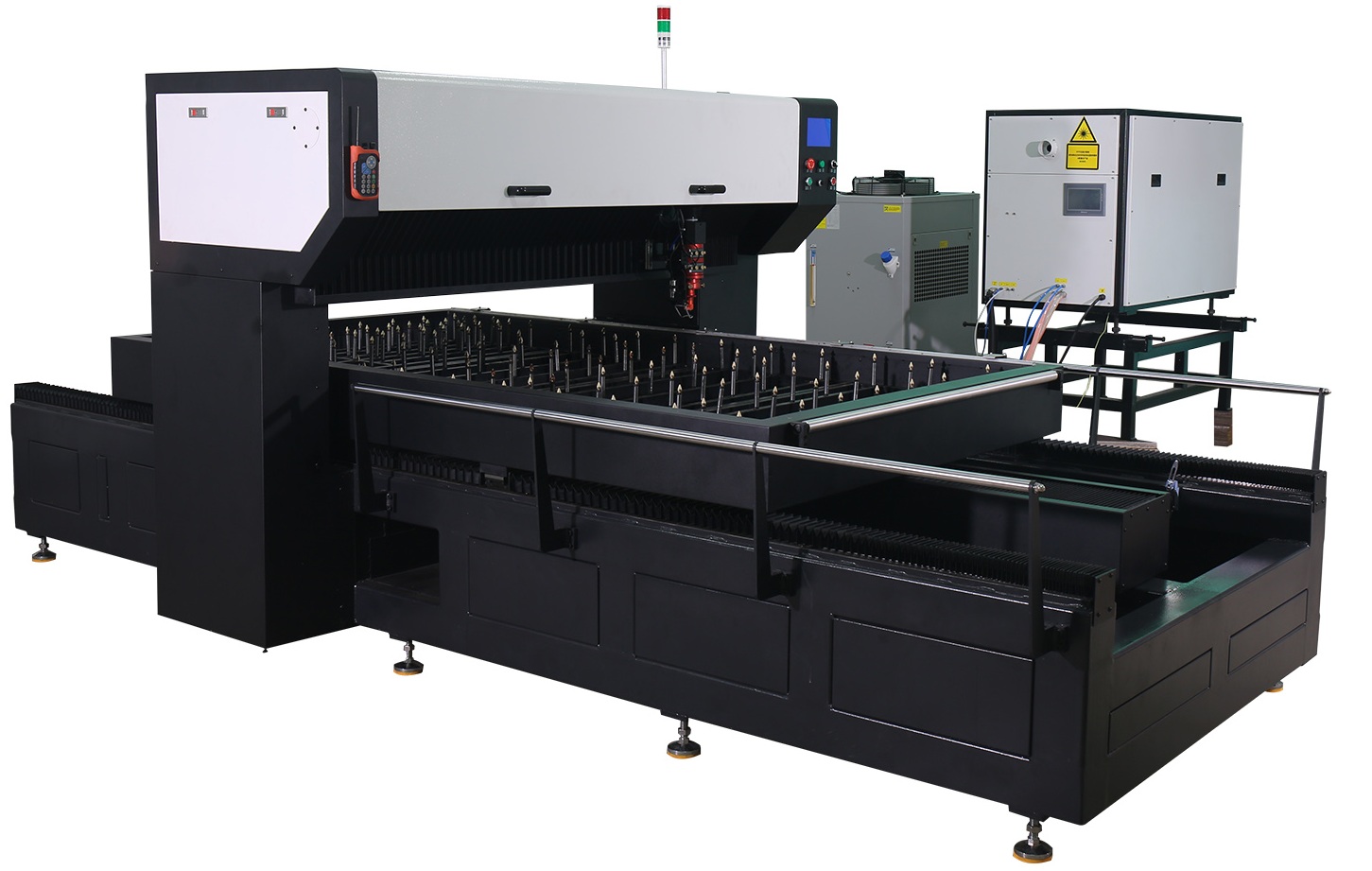

982C1605-1

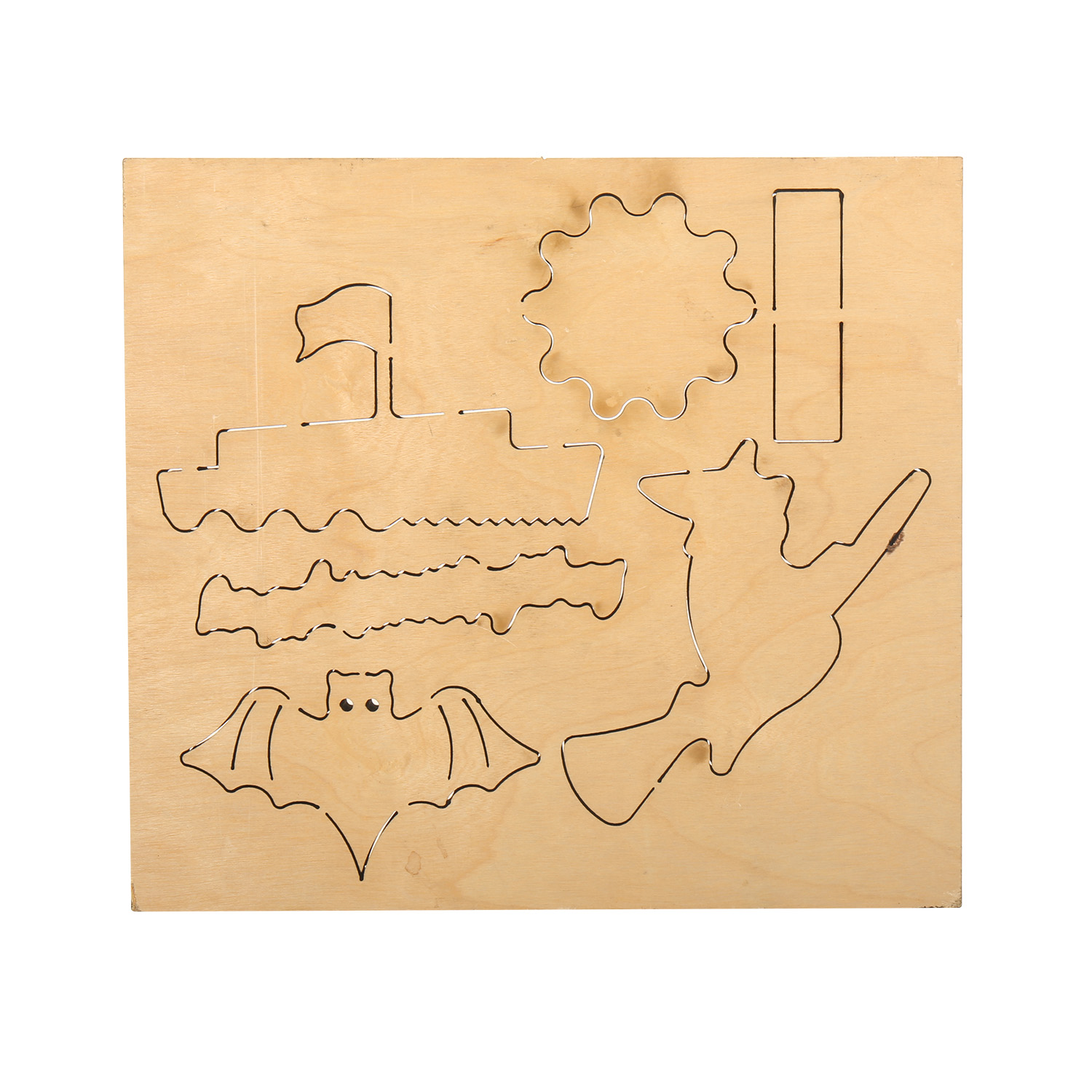

982C16711,400W / 600W puede ser un solo corte por láser cabezal de matriz máquina de corte de 18 mm y 22 mm tablero plantilla cortador láser de corte, la hoja de goma PVC 6-9mm (añadir oxígeno puede cortar placa de hierro, acero inoxidable, de 13 mm puede hacer plantilla cuchillo blister, de alta eficiencia, corte uniforme, consistente, el error de precisión es inferior a 0,1 mm. el mantenimiento es sencillo. no necesita gas. Equipo estructura es pequeña área .need compacta para instalarlo. los armarios están hechos de chapa de acero laminado en frío de alta calidad, una externa 220V fuente de alimentación. y bajo costo. la tecnología de ajuste de la cuchilla simple, software de corte y AutoCAD, CorelDraw, Adobe Photoshop puede editar la ruta de acceso compatibles operación manual. coste de mantenimiento es bajo. ahorra considerablemente el costo de producción de la matriz de corte por láser.

2, adopta el más avanzado tubo láser refrigerado por agua 400W C02 tipo de sellado en combinación con una precisión de hasta 0,05 mm de los sistemas mecánicos de control numérico. No sólo obtener la precisión del láser de toma de morir, sino también reducir los costes de fabricación de láser dado. Adecuado para la tabla de madera troquelado láser y láser de precisión electrónica toma de troquel. Adoptar estructura de pórtico, para evitar el problema del tamaño desviación de la trayectoria óptica que la máquina láser de alta potencia tiene.
3, no es necesario añadir ningún gas auxiliar para cortar, corte por láser consumo matriz es extremadamente bajo. una fuente de alimentación externa de 220V está bien. Y no hay retraso preparación de aperturas. Los costos de corte es de sólo el 5 RMB / Hora
4, se puede hacer de una sola vez de corte de 1 mm-22 mm tabla de madera, tablero de plástico, vidrio orgánico, tablero de acrílico a la velocidad de 25-30m / h. Y la máquina puede cortar la brecha a 0,45 mm, 0.71mm, 1.07mm, 1.42mm y así sucesivamente en corte uniforme anchura de la incisión también hacia arriba y hacia abajo de la costura.
etiqueta

Parámetros técnicos

transmition

Alta precisión guía HIWIN tornillo
Tipo de láserCO2 de corriente continua de láser de cristal estimulado
Motor servidorInovance motor de servidor de alta precisión
Re-posicionamiento de precisión+ -0.02mm
La precisión de corte+ -0.01mm
Tabla de cortar Espesor1-25mm madera poli (Corte 1,5 mm tablero de acero inoxidable y acero normal de 3 mm cuando Añadir gas oxígeno)
Velocidad cortante1-35m / h (placa de 18 mm de madera) 1-30m / h (18 mm tabla de madera)
Piezas de neumáticos:Taiwan-- Airtag
Mejor formato de archivosDXF,DWG,Alabama,CDR,PLT (Auto Cad, Draw Core)
Tamaño de corteviajes del eje X de longitud: longitud de recorrido 1200 mm Eje Y: 1800mm
Poder220V 4 kW / 50 HZ 60 HZ
Potencia del láser400W cabecera individual
Temperatura de trabajo0-45ºC
luz tenuePC 1
Herramienta1 conjuntos de caja de herramientas
enfoque LenPC 1 de
tubo láserPC 1 de tubo de láser QT 400W
filtro de aire de alta eficiencia1 Establece
Extractor bataPC 1
Refrigeración por aguaCW-6000
Garantía12 meses (excepto tubo láser y la lente)
Peso2000kgTamaño global3400 * 2300 * 1500


Vídeo de Trabajo:

https://www.facebook.com/permalink.php?story_fbid=529550174203623&id=100014459340286

Detalles de la máquina:


>>> Tubo láser de CO2 para Die máquina de corte láser de tablas


1500W Die corte láser de tablas Parámetros técnicos de la máquina:


Potencia del láser1500Watts fuente de láser CO2 flujo axial
Eje X de viajes de larga duración1300mm
Y-eje viajes de larga duración2500mm
precisión de corte± 0,05 mm
Re-posicionamiento de precisión≤0.02mm
anchura de corte0,45 mm, 0.71mm, 1,05 / 1.07mm en una línea (morir bordo)
Promedio. Velocidad cortante80-100meters / hora por 18 mm de madera contrachapada
sistema de controlPMAC Movimiento tarjeta de PMAC
Sistema de transmisiónEl husillo de avance y guía lineal
sistema de conducción3 Axial Servo
Sistema ópticoSemi-óptico
estructura móvilPortal
sistema de enfriamientoSistema de enfriamiento especial para el sistema generador de láser
Mesa de la máquina tamaños enteros.3500mm * 2500mm * 2000mm (1300x2500mm)
el tamaño del generador láser 1500WL1950 * W850 * 800kgs H1350MM
G. Peso2000kgs / 2500KGS
Voltaje (mesa de trabajo)Frase sola 220V 50Hz
Voltaje (generador de láser)3 Frase 380V / 50Hz / 30A
Presión de fuente de aire del accesorio0.8Mpa
igualó el gas generador de láserÉl, N2, CO2 (99,99%)
H. S. Código8456110090

Configuración estándar de 15máquina de corte láser 00W
No.NombreModeloCantidad
1generador láser axial 1000W / 1500WNT1500SM1
2mesa de trabajo1300 * 2500MM1
3software de corte por láserCypCut1
4enfriador industrial para generador de láserCW-7500 ES 460H1
5enfriador industrial para la mesa de trabajoCW-5000 AIS1
61100w ventilador de escapeCZR105E-111
7750w de escape del ventiladorCZR90-71
8El secador de aire 1.5m³ / minND-10AA1
9Voltaje estabilizador 30KVAPH-3301
10Panasonic AC Servo motor 1.5KWMHME152GCGM1
11Panasonic AC Servo motor 3KW
1
12Panasonic AC Servo 0,4 kW motorMHMJ042G1U1
13HIWIN tornillo R32R32-10T3-FSI-2025-2186-0.052
14HIWIN tornillo R25R25-10T3-FSI-1411-1539-0.052
15Guía HIWIN lineares del carril 40HCH40CA2R1610Z0C1
16Guía HIWIN lineares del carril 30HCH30CA2R2960Z0C1
17II-VI de la lente38,1 mm 190,5 mm DIA FL1
18II-VI ReflectorDIA 50 mm 10 mm THK1
19II-VI Filtro CPL50.0mm 10.0mm DIA THK1
20Monitor de computadorawindows 71



1000W Componentes clave generador de láser
No.NombreFabricantePaís
1BOMBA ROOT`S1500WNB600ALJAPÓN


2

BAJA TENSIÓN DE CIRCUITO DE CONTROL DE UN APARATO
SIEMENSALEMANIA
IDECJAPÓN
SCHNEIDERALEMANIA
PHOENIX CONTACTALEMANIA
3Sistema de óptica cavidad resonanteII-VIEstados Unidos
4Sistema operativo del ordenadorDELTATAIWAN

5

NEUMÁTICOS DE COMPONENTES
FESTOALEMANIA
SMCJAPÓN
CAMOZZIITALIA

6
INTERRUPTOR DE ALIMENTACIÓN
SEMIKRON

JAPÓN
MÓDULO DE CONTROL

7

Componente de trazado AGUA
SMCJAPÓN
CAMOZZIITALIA
8LASER SENSOR DE POTENCIAGENTEC-ECANADÁ






Características de la máquina:
  1. Adoptar el estilo pórtico y la estructura de ruta mixta láser, máquina de lecho mesa dura y estable en el trabajo, pequeño espacio requerido para la máquina, trayectoria óptica láser corta, adopte importada reflejan espejo y lentes de América para hacer ruta por láser más fino y el corte más fuerte.

  2. Intelligent Electronicla cabeza de corte por láser que viene con el sistema automático de tocar, ajuste automáticamente para adaptar los materiales dentados y mantener la precisión de corte.

  3. Adoptar Panasonic Servo Drive y el sistema motor, Taiwán HIWIN carril de guía lineal de precisión para mantener el corte de alta precisión.

  4. El sistema smoke-agotar muy eficaz viene con el dispositivo colector de polvo optimizado para crear un entorno saludable para el operador.

  5. sistema de control automático de gas para asegurar un bajo consumo de energía consumo de energía operación y el consumo de gas.

  6. El software es fácil de operar, simple y fácil de entender

  7. Estar equipado con la función de compensación de gas de camino óptico que puede evitar la diferencia y la divergencia del haz y durante el proceso de conducción por la perturbación gas, y siempre se puede mantener la presión positiva de gas limpio en la cavidad óptica para evitar que el humo externa y entrar en.

  8. Estar equipado con el dispositivo de compensación completa en la trayectoria óptica de autónoma desarrollado, para asegurar la consistencia del diámetro del haz y la constancia de la foco en toda la gama de procesamiento.


Máquina de corte por láser Solicitud Entorno operativo:
  1. Espacio de baldosa / área ocupada: Longitud Ancho 8meters 5Meters alrededor de 40 metros cuadrados

  2. Aire-Acondicionado Un sistema para el generador de láser

  3. Alta exigencia de Fundación: Fundación de hormigón, plana, sólida y estable.

Solicitud Equipo Asistente para ejecutar la máquina de corte por láser:
  1. Un compresor de aire Conjunto (5 KW de potencia o 7.5KW 10HP, fósforo con 0.6MPA gasómetro)

  2. Congelador Secadora Un sistema (Asistente para ser utilizado con compresor de aire)

  3. 30KW estabilizador de voltaje Un sistema (puede ser utilizado tanto para láser y máquina dobladora juntos)


Asistente utilizando gas y líquido
  1. Asistente utilizando gas: CO2, He, N2 y O2 (para cortar la hoja de tabla de planchar)

  2. Líquido: Agua purificada



aplicaciones:
Es ampliamente utilizado en la impresión, embalaje, fabricación de morir, carteles publicitarios, placas de metal ... etc. industrias.
Materiales aplicables:
Madera contrachapada, tablero MDF, acrílico, tabla de planchar, tablero de acero, placa de acero inoxidable ... etc. de metal y de materiales no metálicos.



Servicio postventa:


    1. Inglés Ingeniero de habla está disponible para la instalación y entrenamiento bajo coste de compra alrededor de 5 días.

    2. Inglés software, la instalación y las instrucciones y vídeos de formación relacionados están disponibles para los usuarios finales.

    3. En caso de cualquier problema o pregunta acerca de la tecnología láser siempre se puede hacer referencia a WT láser.

    4. Con nuestro soporte de servicio orientado al cliente, costos de mantenimiento y reparación se mantienen bajos.

    5. Un año de garantía para la máquina se promete.

WT-LC1500-13251500W Die Máquina de corte láser de tablas de la foto:




>>> Paquete y envío
Cada máquina está bien lleno de exportación caja de madera estándar.
Vamos a hacer fotos de la máquina antes de que el envío y le hará saber el procesamiento del embalaje y carga.



>>> Nuestra Expo Embalaje chino de Exposiciones


>>> Nuestros Servicios
1. Nuestra máquina está garantizada por un año, excluyendo las partes normales de consumo.
2. soporte técnico 24 horas por correo electrónico o llamada + 86-137-1262-4566.
3. Fácil de usar Inglés manual y CD de vídeo para la máquina de uso y mantenimiento.
4. Nuestro software de desarrollo propio de Inglés puede hacer todo tipo de reconocimiento de patrones.
5. Suministramos garantía de 1 año y servicio de ingeniería de toda la vida.

>>> Por favor, infórmenos
1.what máquina necesita?
se procesarán materiales 2.¿Qué? El tamaño y el grosor?
3. ¿Cuál es su ámbito de negocio? ¿Eres usuario final o distribuidor?

Die Máquina de corte láser de tablas

También somos la fábrica proffessional para producir Die láser de tablas Machne corte. 400W máquina de corte láser de CO2. 600W máquina de corte láser de CO2. Máquina auto Balde Bender para la toma de tablero de morir y siendo también el experter en la máquina de colchón Quiling para la industria bedfabric máquina de coser, máquina de acolchar de agujas múltiples. MDF máquina de corte por láser, máquina de corte láser de papel, máquina de corte por láser de plástico, máquina de corte por láser madera, máquina de corte por láser de acrílico, máquina de corte por láser vidrio también nuestros productos competive.


Más información del producto, póngase en contacto con nosotros!Las necesidades del cliente es mi búsqueda!
