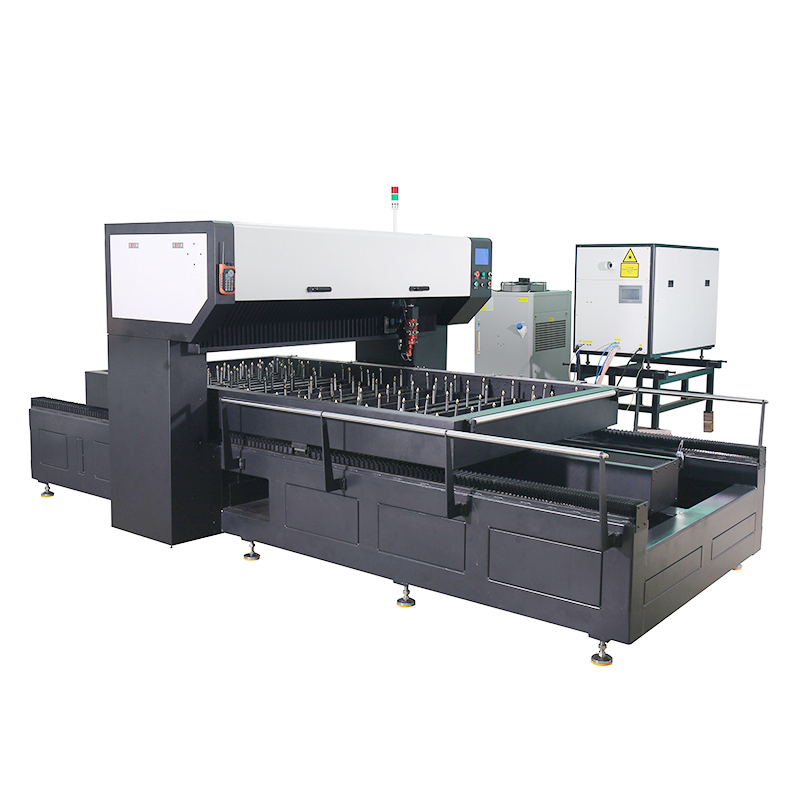

High Potencia 1000W CO2 Die Board Máquina de corte láser para la regla de acero Die Board Cutting

La máquina de corte láser de 1000 vatios puede cortar el tablero de matriz de 18-30 mm con velocidad de corte de 60-120m/h. Adopte el estilo de pórtico y la estructura de la ruta láser mixta, el lecho de la mesa de la máquina duro y estable en el trabajo, el espacio de piso pequeño requerido para la máquina, la ruta óptica láser corta, adopte el reflejo de reflejo importado y el lente de Estados Unidos para hacer más delgada la ruta láser y el corte más fuerte.
Tamaño de la mesa:
Solicitud:
Garantía:
Tamaños integrales de mesa de la máquina:
Peso:
Estado de Disponibilidad:
Cantidad:
  • WT-LC1325

  • WT

  • 8456110090

Regla de acero Auto Bender para la máquina de corte con láser de la tabla y el tablero de matriz para la máquina de cortar reglas de died

>>> WT-LC1300-2500 1500W Máquina de corte láser de tablero

主图 41

主图 1

>>> Características de la máquina

●  Adoptar  Portal  estilo  y  mezclado  láser  camino  estructura,  máquina  mesa  cama  duro  y  estable  en  laboral,  pequeño  espacio de piso  requerido  para  máquina,  láser  óptico  camino  corto,  adoptar  importado  reflejar  espejo  y  lente  de  America  para hacer  láser  camino  más delgada  y  el  cortar  más fuerte.

●  Intelligent  Electrónico  Láser  corte  cabeza  próximo  con  automático  conmovedor  sistema,  automáticamente  ajuste a  adaptar  el  dentado  materials  y  mantener  corte  precisión.

●  Adoptar  Panasónico  Servo  Conducir  y  Motor  sistema,  Taiwán  Hiwin  precisión  lineal  guía  carril  a  mantener  alta precisión  corte.

 Altamente  eficaz  ahuyente de humo  sistema  próximo  con  optimizado  polvo  coleccionista  dispositivo  a  crear  ambiente saludable para  operador.

●  Automático  gas  control  sistema  a  asegurar  bajo  energía  consumo  operación  fuerza  consumo  y  consumo de gas.

●  Software  es  fácil  a  funcionar,  simple  y  fácil  a  entender

●  Ser  equipado  con  el  óptico  camino  gas  compensación  función  eso  poder  evitar  diferencia  y  divergencia  del  haz  y  durante  el  conducción  proceso  por  gas  disturbio,  y  poder  siempre  mantener  el  presión positiva  de  limpio  gas  en  el  óptico  cavidad  a  prevenir  externo  fumar  y  ingresar  en.

●  Ser  equipado  con  el  lleno  compensación  dispositivo  en  óptico  camino  de  autónomo  desarrollado,  a  asegurar  la consistencia  de  el  haz  diámetro  y  el  constancia  de  el  enfocar  en  el  completo  rango  de  Procesando.

>>> Solicitud de entorno operativo de la máquina de corte láser

●  Piso  Espacio/ocupado  Área:  Longitud  8 metros  Ancho  5 metros  alrededor  40  cuadrado  medidores

●  Aire acondicionado  Uno  Colocar  para  Láser  Generador

●  Alto  Requisito  De  Base:  Concreto  Base,  Departamento,  fuerte  y  estable.

>>> Solicitud de equipo de asistente para ejecutar la máquina de corte con láser

●  Aire  Compresor  Uno  Colocar  (Fuerza  5kw  o  7.5kw  10hp,  fósforo  con  0.6MPA  contenedor de gas  )

●  Congelador  Secadora  Uno  Colocar  (Asistente  a  ser  usado  con  Aire  Compresor)

●  30kw  Voltaje  Estabilizador  Uno  Colocar  (  Poder  ser  usado  para  ambos  láser  y  juerga  máquina  juntos)

>>> Asistente con gas y líquido

●  Asistente  usando  Gas:  CO2,  Él,  N2  y  O2  (para  corte  hierro  junta  hoja)

●  Líquido: purificado  Agua

>>> Aplicaciones Se usa de imprenta, paquete, fabricación de troqueles, letreros de publicidad, placas de metal ... etc. industrias.

>>> Materiales aplicables Madera contrachapada,  MDF  junta,  acrílico,  hierro  junta,  acero  junta,  inoxidable  acero  tablero ... etc.  metal  y  Materiales no metálicos. >>> Servicio postventa

    1. Habla ingles  ingeniero  es  disponible  para  instalación  y  capacitación  bajo  compra  costo  alrededor  5 dias.

    2. Inglés  software,  instalación  y  relacionado  capacitación  instrucciones  y  videos  son  disponible  para  los usuarios finales.

    3. In  caso  de  cualquier  problemas  o  preguntas  acerca de  láser  tecnología  tú  poder  siempre  referirse  a  WT  Láser.

    4. Con  nuestro  orientado al cliente  servicio  apoyo,  mantenimiento  y  reparar  costo  voluntad  ser  conservó  bajo.

    5. Uno  año  garantizar  para  máquina  es  prometido.

>>> parámetros técnicos

Potencia de salida del láser Fuente de láser CO2 de flujo axial de 1500 vatios
El eje x-longitud de viaje 1300 mm
Y-eje y longitud de viaje 2500 mm
Precisión de corte ± 0.05 mm
Precisión de reicionamiento ≤0.02 mm
Ancho de corte 0.45 mm, 0.71 mm, 1.05/1.07 mm en una línea (placa de matriz)
Promedio. Velocidad cortante 80-100 metros/hora para madera contrachapada de 18 mm
Sistema de control Tarjeta de movimiento de PMAC PMAC
Sistema de transmisión Tornillo de bola y guía lineal
Sistema de conducción 3 servo axial
Sistema óptico Semi-óptico
Estructura móvil Portal
Sistema de enfriadores Sistema especial de enfriadores para el sistema de generador láser
Máquina de la máquina Tamaños completos. 3500 mm*2500 mm*2000 mm  (1300x2500 mm)
Tamaño del generador láser 1500W L1950 * W850 * H1350 mm 800 kgs
G. Peso 2000 kgs/2500 kgs
Voltaje (tabla de trabajo) Frase única 220V 50Hz
Voltaje (generador láser) 3 frase 380V/50Hz/30A
Presión  de  accesorio  aire  fuente 0.8MPA
Generador láser Gas coincidente He, N2, CO2 (99.99%)
H.S. Código 8456110090
Configuración estándar de la máquina de corte láser de 1000W
No. Nombre Modelo Cantidad
1 Generador láser axial de 1000W/1500W NT1500SM 1
2 mesa de trabajo 1300*2500 mm 1
3 Software de corte láser Cypcut 1
4 Enfriador industrial para generador láser CW-7500 EN 460H 1
5 Enfriador industrial para mesa de trabajo CW-5000 AIS 1
6 Ventilador de escape 1100W CZR105E-11 1
7 Ventilador de escape 750W CZR90-7 1
8 Secador de aire 1.5m³/min ND-10AA 1
9 Estabilizador de voltaje 30kva PH-330 1
10 Servo Motor Panasonic AC 1.5kW MHME152GCGM 1
11 Panasonic AC Servo Motor 3KW 1
12 Motor de servo de AC Panasonic 0.4kW MHMJ042G1U 1
13 Hiwin tornillo R32 R32-10T3-FSI-2025-2186-0.05 2
14 Hiwin tornillo R25 R25-10T3-FSI-1411-1539-0.05 2
15 Hiwin Linear Guide Rail 40 HCH40CA2R1610Z0C 1
16 Hiwin Linear Guide Rail 30 HCH30CA2R2960Z0C 1
17 Lente II-VI 38.1 mm Dia 190.5 mm FL 1
18 Reflector II-VI 50 mm de diámetro 10 mm thk 1
19 Filtro II-VI CPL 50.0 mm de diámetro 10.0 mm Thk 1
20 Monitor de computadora Windows 7 1
Componentes clave del generador láser de 1000W
No. Nombre Fabricante País
1 Bomba de raíz 1000W NB600al JAPÓN
2 Aparato de circuito de control de bajo voltaje Siemens ALEMANIA
Ideño JAPÓN
Schneider ALEMANIA
Contacto con fénix ALEMANIA
3 Sistema de óptica de cavidad resonante II-VI EE.UU
4 Sistema operativo de computadora DELTA Taiwán
5 Componente neumático Festo ALEMANIA
SMC JAPÓN
Camozzi ITALIA
6 Fuente de alimentación de interruptor Semikrón JAPÓN
MÓDULO DE CONTROL
7 Componente de ruta de agua SMC JAPÓN
Camozzi ITALIA
8 Sensor de energía láser Gentec-e CANADÁ

>>> Detalles de la máquina Auto Bender

Máquina de reglas de acero

Cómo hacer que la regla de acero muera por la máquina de corte láser de la placa de la tabla y la máquina Auto Bender: https://youtu.be/8f4ofe4ox5y >>> Característica de la máquina Deciden automáticamente, puente, corte, labio, brochación, mordida, perforación, muesca de flexión con 0.45-3 mm de espesor y cuchilla de 8-60 mm de altura. (Máquina de corte láser de tablero para la fabricación de reglas de acero) Características: Partes centrales hechas de: 2 establece el motor del servidor Pansonic (para alimentación y flexión); 2 conjuntos Motor de ruducer de engranaje (para puente de liiping de corte); 2 conjuntos Motor de servidor Pansonic (para brocharse); 1 Tornillo de guía Hiwin de alta precisión de alta precisión 1 establece el reductor de motor del servidor de Japón Cilindro Airtag de alta calidad Sistema de control de auto desarrollo sujeto al cambio por las necesidades del cliente Sistema de autoptext y alarma estable y fácil de operar Tarifa de bajo mantenimiento>>> Materiales e industrias aplicables Ampliamente utilizado en doblado de cuchillas, paquete de paquetes, etc.>>> Sistema de flexión de WT 1.Feeding ----- Use el sistema de alimentación de rollo, podría alimentar la regla de acero muy rápido y con precisión 2. Corto ----- Corte automático, fácil de cortar   las reglas de acero 3.Bridging ----- Altura automática de ancho de puente ajustada atomáticamente. 4.lubación ----- Lipping automático 5. Bendición ----- Use el sistema de flexión de firmware, podría doblar las cajas, juguetes, electrónica perfectamente 6. RESTA REGLA ----- Use el descanso de una sola regla, podría mover dos lados para garantizar las bandejas de reglas en sentido horario o antihorario en sentido antihorario 7. Broching ----- Uso  Hoja de sierra de broche de tungsteno, vida más larga. 8.nicking ----- Uso  Tungsten Nicking Saw Saw Blade, Lifetime más larga. Brecha de 0.2 mm a 0.8 mm. 9. Perforación ----- Uso  Hoja de sierra de tungsteno, vida más larga. 10.Bending Notching ----- Notching automático de flexión. 11.Software ----- Inglés La interfaz rusa española es fácil de aprender y operar 12. Entrenamiento  ----- Videos de instalación de capacitación completa.>>>  Especificación WT11B

Parámetros técnicos                                         Espesor de la cuchilla (mm)
0.45 0.53 0.71 (2pt) 1.07 (3pt) 1.42 (4PT)
Altura de la cuchilla (mm) 8-25 8-25 23.8-60 23.8-60 23.8-60
Ángulo de flexión máximo 100 100 100 90 90
Radio de flexión mínimo de 90 grados (mm) 0.4 0.4 0.5 0.5 0.5
Tamaño mínimo de flexión del frente (mm) 1.0 1.0 1.5 1.5 1.5
Tamaño mínimo de flexión de la parte trasera (mm) > 0 > 0 > 0 > 0 > 0
Precisión de alimentación

0.02/200 mm  Motor del servidor Panasonic y guía de tornillo de alta precisión

Flexión de flexión

0.2/100 mm  Motor del servidor Panasonic combinado con el reductor de Japón

Modo Puente

Puente continuo automático, altura del puente ajustable (15—18 mm) Ancho (5-10 mm)

Modo de corte

Corte o swing automático (Alarma de identificación automática y autocontrol) Control de motor de engranaje Energía completa

Modo de lipping

Lipping automático con servidor de engranajes  Conduzca potencia completa

Moderno

Un mechón  Tamaño está bien cambiar la cuchilla de sierra para un tamaño diferente

Casos de retención de reglas Elevador del soporte de reglas de 6 capas. Arriba automático

Piezas neumáticas

Taiwán-- Airtag
El mejor formato de archivos DXF, DWG, AI, CDR, PLT
Fuerza 1.8kw   110V   220V / 50Hz   60Hz

Peso

520 kg

Volumen

2660*1150*1540

弯刀机 拼图

>>> Detalles de la máquina manual de hacer morir

手动 设备

Las herramientas manuales de la tabla se utilizan ampliamente en la mesa de madera contrachapada que hace fábrica y  Die Board Making Work Shop. Eso es bueno como Asistente de herramientas después de comprar nuestra máquina de flexión de Blades para hacer madera contrachapada.OPF

embalaje

clienteexhibición >>>¿Por qué elegirnos? ⊙  WT Bend Machine puede procesar el radio mínimo de 0.5 mm procesado, mientras que otros 1.0 mm. ⊙  Automático identificar la dirección de corte, cortar el cuchillo en cualquier corto, pero otros no tienen esas funciones, el cuchillo más corto para ser de 2.5 mm. ⊙  Ajuste automáticamente la altura del puente.15 18 mm por un interruptor. ⊙  No hay ruido de corte y puente por contrar motor, sin impotencia o cuchillo de bloqueo. Sin embargo, otros ⊙  La compañía generalmente adopta el control neumático, se producirá el fenómeno de los impotentes y el cuchillo de bloqueo. ⊙  WT Bend Machine puede hacer que el agujero del puente continuamente, el trabajo continuo, no hay fenómeno del viaje de ida y vuelta para hacer el puente. ⊙  WT Autobend Machine tiene el trabajo integrado (selsct todo el cuchillo que desea doblar, luego la máquina doblará todo el cuchillo continuamente, lo mismo que la línea de corte). ⊙  WT Autobend Machine tiene la función automática de alarma y autoprote. Cuando la operación falsa y el desglose de la máquina, la máquina se detendrá y mostrará el código ERRO, puede verificarlo fácilmente. ⊙  Todas las partes de la máquina comieron producidas por Vike Self.it es bastante conveniente de mantener y reemplazar. Todo el molde de la máquina de flexión se mantiene de forma gratuita. ⊙  El sistema de control de autobendos es desarrollado por nuestro Slef, prometemos que es gratuito cualquier cliente que actualice Lifetime. Nuestra máquina también puede doblar el cuchillo y cortar la línea al mismo tiempo. ⊙  El reductor de Shimpo es original importado de Japón, mientras que otros solo están hechos en China.

⊙ El software, la instalación y las instrucciones de capacitación relacionadas y los videos están disponibles para los usuarios finales.

⊙  En caso de problemas o preguntas sobre la tecnología de fabricación de láser, siempre puede consultar digna de alto.

⊙  Con nuestro soporte de servicios orientado al cliente, los costos de mantenimiento y reparación se mantendrán bajos.

>>> Por favor, háganos saber 1. ¿Qué máquina necesitas? 2. ¿Qué materiales se procesarán? El tamaño y el grosor? 3. ¿Cuál es su alcance comercial? ¿Eres usuario final o distribuidor?
