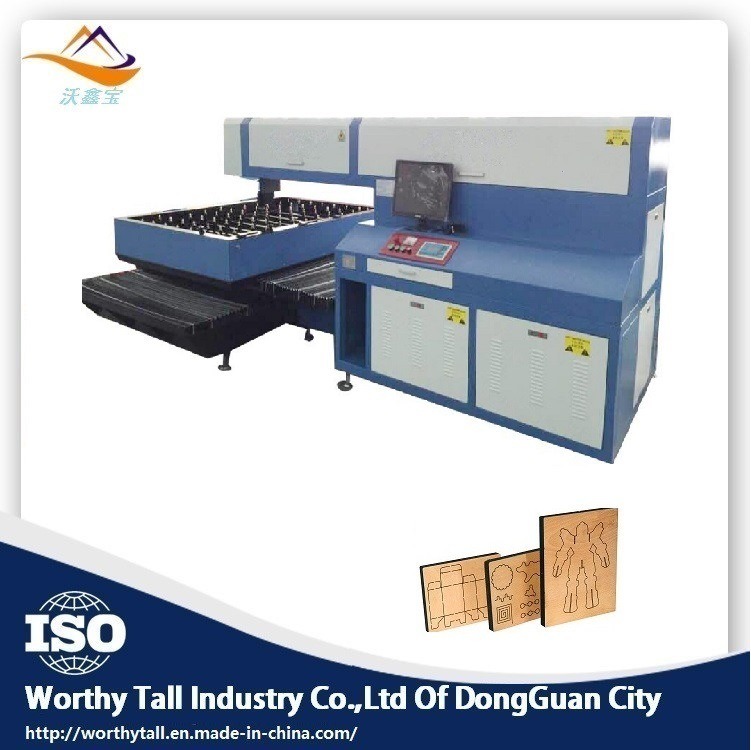

Industrial de alta potencia del láser troqueladora láser CO2 principio de funcionamiento

láser máquina de fabricación de troquel

En la industria de rápido crecimiento, muchos dispositivos de automatización aumentan la productividad.

Digno alto Industry Co., Ltd introduce el principio de funcionamiento y el rendimiento del generador de láser de CO2 de alta potencia troqueladora láser:

La máquina cuchillo-die láser de alta potencia se basa en el láser de CO2 como fuente de luz. En el láser de CO2, la sustancia de trabajo principal se compone de tres gases: CO2, nitrógeno y helio. Entre ellos, el CO2 es un gas que genera radiación láser, el nitrógeno y el helio son gases auxiliares.

1. Modo de láser es uno de los indicadores más importantes para medir la calidad láser. Se puede dividir en monomodo, multimodo y modo básico. El modo fundamental es tanto TEM00 modo, y su índice en el eje X y Y es 0, lo que es un punto ideal. El láser con el modo TEM00 puede obtener el diámetro del haz más pequeño, y la hendidura más pequeña y la velocidad de corte más rápido se puede obtener en el proceso de corte debido a su pequeño tamaño de punto. El multimodo es un no-cero índice en la dirección XY, y su calidad de haz es pobre, y se utiliza generalmente sólo para la soldadura y no para el corte.

2, la máquina de corte por láser, la potencia del láser. Incluyendo pico de potencia, estabilidad energética y otros factores. Diferentes potencias se pueden cortar a través del espesor de la lámina de metal. Por ejemplo, un láser 4KW puede cortar una lámina de acero de 20 mm de espesor de carbono o una aleación de aluminio de 10 mm de acero inoxidable de 15 mm; y un láser por encima de 5 KW puede cortar un acero al carbono de espesor 25 mm. El acero inoxidable de hasta 20 mm. Otro indicador de potencia es la estabilidad de potencia, excelente calidad de corte, y debe ser excelente en todo el corte. producción a largo plazo es también una prueba muy importante para los láseres. láseres DC-excitados han atenuado energía durante el funcionamiento a largo plazo debido al electrodo de ablación. Además, dado que algunas de las bombas de vacío y bombas turbo del láser están lubricados con aceite lubricante, el aceite lubricante contamina la cavidad del láser y se acorta la vida del láser.

3. modo de excitación, el láser de dióxido de carbono utiliza un electrodo para excitar el gas de dióxido de carbono para generar un láser. De acuerdo con la posición de montaje del electrodo de metal, que se puede dividir en DC de excitación y de excitación RF.

4. Viga ángulo de divergencia. Desde un punto de vista estricto, el ángulo de divergencia del haz no es parte de la parte de láser, pero dado que el modo del láser tiene una gran influencia en el ángulo de campo divergencia ahora, vamos a discutir aquí. La influencia del ángulo de divergencia del haz en la calidad del corte se refleja en la anchura y pendiente de la hendidura. Cuanto menor es el ángulo de divergencia, más estrecha será la anchura de la rendija, y el más pequeño de la pendiente, mayor será la calidad.

5. frecuencia del láser, la salida de impulsos de salida del láser y la salida continua. El láser utilizado para el corte y la soldadura adopta principalmente el modo de salida de impulsos. La frecuencia de pulso afecta principalmente a la velocidad de corte y la rugosidad de la hendidura. Para obtener un corte de alta velocidad, de alta frecuencia es esencial. de. En la actualidad, los láseres de dióxido de carbono producidos por la mayoría de los fabricantes están todos dentro de 5000 Hz.
