Máquina troqueladora láser de CO2 de madera plana y rotativa para la fabricación de tableros

Peso:
Cantidad:
  • WT-1000W
  • WT
  • 8456110090
Máquina de fabricación de matrices de regla de acero Máquina de corte láser de tablero de matrices Máquina dobladora automática


1500W-Axial-Flow-CO2-Sealed-Die-Board-Laser-Cutting-Machine

Parámetros técnicos:

Potencia de salida láser Fuente láser de CO2 de flujo axial de 1500 vatios
Longitud de recorrido del eje X 1300 mm
Longitud de recorrido del eje Y 2500 mm
Precisión de corte ± 0,05 mm
Precisión de reposicionamiento ≤0.02 mm
Ancho de corte 0,45 mm, 0,71 mm, 1,05 / 1,07 mm en una línea (tablero)
Promedio. Velocidad cortante 80-100 metros / hora para madera contrachapada de 18 mm
Sistema de control PMAC Tarjeta de movimiento PMAC
Sistema de transmisión Tornillo de bola y guía lineal
Sistema de conducción 3 servos axiales
Sistema óptico Semi-óptico
Estructura móvil Portal
Sistema enfriador Sistema de enfriamiento especial para sistema de generador láser
Mesa de máquina de tamaños enteros. 3500mm * 2500mm * 2000mm (1300x2500mm)
Tamaño del generador láser 1500W L1950 * W850 * H1350MM 800KGS
G. peso 2000KGS / 2500KGS
Voltaje (mesa de trabajo) Frase única 220V 50Hz
Voltaje (generador láser) 3 frases 380V / 50Hz / 30A
Presión de la fuente de aire accesoria 0.8Mpa
Combinación de gas generador láser Él, N2, CO2 (99,99%)
H.S. Código 8456110090


Configuración estándar de la máquina de corte por láser de 1000 W
No. Nombre Modelo Cantidad
1 Generador láser axial 1000W / 1500W NT1500SM 1
2 mesa de trabajo El 1300 * 2500MM 1
3 Software de corte por láser CypCut 1
4 Enfriador industrial para generador láser CW-7500 EN 460H 1
5 Enfriador industrial para mesa de trabajo CW-5000 AIS 1
6 Ventilador de escape 1100w CZR105E-11 1
7 Ventilador de escape 750w CZR90-7 1
8 Secador de aire 1,5 m³ / min ND-10AA 1
9 Estabilizador de voltaje 30KVA PH-330 1
10 Servomotor Panasonic AC 1.5KW MHME152GCGM 1
11 Panasonic AC Servomotor 3KW
1
12 Servomotor Panasonic AC 0.4KW MHMJ042G1U 1
13 Tornillo HIWIN R32 R32-10T3-FSI-2025-2186-0.05 2
14 Tornillo HIWIN R25 R25-10T3-FSI-1411-1539-0.05 2
15 Carril guía lineal HIWIN 40 HCH40CA2R1610Z0C 1
16 Carril guía lineal HIWIN 30 HCH30CA2R2960Z0C 1
17 Lente II-VI 38,1 mm DIA 190,5 mm FL 1
18 Reflector II-VI 50 mm DIA 10 mm THK 1
19 Filtro CPL II-VI 50.0mm DIA 10.0mm THK 1
20 Monitor de computadora Windows 7 1

982C1634 - 副本

Componentes clave del generador láser de 1000 W
No. Nombre Fabricante País
1 BOMBA DE RAÍCES 1000W NB600AL JAPÓN


2

APARATO DE CIRCUITO DE CONTROL DE BAJO VOLTAJE
SIEMENS ALEMANIA
IDEC JAPÓN
SCHNEIDER ALEMANIA
CONTACTO PHOENIX ALEMANIA
3 SISTEMA ÓPTICO DE CAVIDAD RESONANTE II-VI Estados Unidos
4 SISTEMA OPERATIVO DE LA COMPUTADORA DELTA TAIWAN

5

COMPONENTE NEUMÁTICO
FESTO ALEMANIA
SMC JAPÓN
CAMOZZI ITALIA

6
INTERRUPTOR DE ALIMENTACIÓN
SEMIKRON

JAPÓN
MÓDULO DE CONTROL

7

COMPONENTE DE LA RUTA DE AGUA
SMC JAPÓN
CAMOZZI ITALIA
8 SENSOR DE POTENCIA LÁSER GENTEC-E CANADÁ


Características de la máquina:

  1. Adopte el estilo de pórtico y la estructura de trayectoria mixta del láser, la plataforma de la mesa de la máquina es dura y estable en el trabajo, se requiere un pequeño espacio en el piso para la máquina, la trayectoria óptica del láser es corta, adopte el espejo reflectante y la lente importados de Estados Unidos para hacer la trayectoria del láser más delgada y el corte más fuerte.

  2. Cabezal de corte láser electrónico inteligente que viene con sistema de toque automático, ajuste automático para adaptar los materiales irregulares y mantener la precisión de corte.

  3. Adopte el sistema de motor y servoaccionamiento de Panasonic, riel guía lineal de precisión HIWIN de Taiwán para mantener un corte de alta precisión.

  4. Sistema de extracción de humo altamente efectivo que viene con un dispositivo colector de polvo optimizado para crear un ambiente saludable para el operador.

  5. Sistema automático de control de gas para garantizar un bajo consumo de energía, consumo de energía y consumo de gas.

  6. El software es fácil de operar, simple y fácil de entender.

  7. Estar equipado con la función de compensación de gas de trayectoria óptica que puede evitar la diferencia y divergencia del haz y durante el proceso de conducción por perturbación del gas, y siempre puede mantener la presión positiva de gas limpio en la cavidad óptica para evitar el humo externo y entrar.

  8. Estar equipado con el dispositivo de compensación total en trayectoria óptica de desarrollo autónomo, para garantizar la consistencia del diámetro del haz y la constancia del enfoque en todo el rango de procesamiento.


Solicitud de entorno operativo de la máquina de corte por láser:

  1. Espacio de piso / área ocupada: Longitud 8 metros Ancho 5 metros alrededor de 40 metros cuadrados

  2. Aire acondicionado One Set para generador láser

  3. Alto requisito de cimentación: cimentación de hormigón, plana, fuerte y estable.


Solicitud de equipo auxiliar para ejecutar la máquina de corte por láser:

  1. Compresor de aire One Set (potencia 5KW o 7.5KW 10HP, emparejar con gasoldadora 0.6MPA)

  2. Freezer Dryer One Set (Asistente para uso con compresor de aire)

  3. Estabilizador de voltaje de 30KW, un juego (se puede usar para máquinas láser y dobladoras juntas)


Asistente de gas y líquido

  1. Asistente de gas: CO2, He, N2 y O2 (para cortar chapa de plancha)

  2. Líquido: agua purificada


Aplicaciones:
Es ampliamente utilizado en impresión, empaque, troquelado, letreros publicitarios, placas de metal, etc. Industrias.

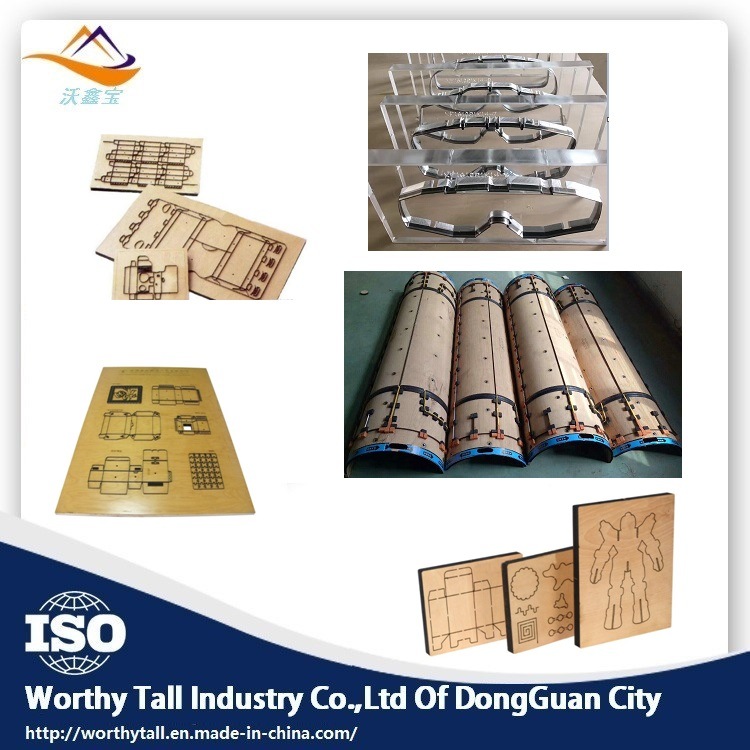

Materiales aplicables:
Madera contrachapada, tablero MDF, acrílico, tablero de hierro, tablero de acero, tablero de acero inoxidable… etc. materiales metálicos y no metálicos.


Servicio postventa:


    1. El ingeniero de habla inglesa está disponible para instalación y capacitación con un costo de compra de alrededor de 5 días.

    2. El software en inglés, la instalación y las instrucciones y videos de capacitación relacionados están disponibles para los usuarios finales.

    3. En caso de problemas o preguntas sobre la tecnología láser, siempre puede consultar WT Laser.

    4. Con nuestro soporte de servicio orientado al cliente, los costos de mantenimiento y reparación se mantendrán bajos.

    5. Se promete un año de garantía para la máquina.


PESO-LC1500-13251500W Die Board Imagen de la máquina de corte por láser:
1
982C1635

982C1615
982C1637


Máquina troqueladora láser de CO2 de madera plana y rotativa para la fabricación de tableros

>>> Paquete y envío

Cada máquina está bien embalada con una caja de madera estándar de exportación.
Haremos fotos para la máquina antes del envío y le haremos saber el procesamiento del embalaje y la carga.


>>> Nuestra Exposición 2018 Sino Packing Expo
Máquina troqueladora láser de CO2 de madera plana y rotativa para la fabricación de tableros


>>> Nuestros Servicios
1. Nuestra máquina tiene una garantía de un año, sin incluir las piezas de consumo normales.
2. Soporte técnico las 24 horas por correo electrónico o llamando al + 86-137-1262-4566.
3. Manual en inglés fácil de usar y CD de video para el uso y mantenimiento de la máquina.
4. Nuestro software de desarrollo propio en inglés puede realizar todo tipo de reconocimiento de patrones.
5. Ofrecemos garantía de 1 año y servicio de ingeniería de por vida.


>>> Háganoslo saber
1.¿Qué máquina necesitas?
2. ¿Qué materiales se procesarán? ¿El tamaño y el grosor?
3. ¿Cuál es el alcance de su negocio? ¿Eres usuario final o distribuidor?


Si desea obtener más información sobre el producto, póngase en contacto con nosotros.¡Las necesidades del cliente son mi búsqueda!
