WT-2000W
WT-LC2000
WT-LC1250-2500 Máquina de corte por láser de tableros troquelados de 1500W
Parámetros técnicos:
Potencia de salida láser | Fuente láser de CO2 de flujo axial de 1500 vatios |
Longitud de recorrido del eje X | 1300 mm |
Longitud de recorrido del eje Y | 2500 mm |
Precisión de corte | ± 0,05 mm |
Precisión de reposicionamiento | ≤0.02 mm |
Ancho de corte | 0,45 mm, 0,71 mm, 1,05 / 1,07 mm en una línea (tablero) |
Promedio. Velocidad cortante | 80-100 metros / hora para madera contrachapada de 18 mm |
Sistema de control | PMAC Tarjeta de movimiento PMAC |
Sistema de transmisión | Tornillo de bola y guía lineal |
Sistema de conducción | 3 servos axiales |
Sistema óptico | Semi-óptico |
Estructura móvil | Portal |
Sistema enfriador | Sistema de enfriamiento especial para sistema de generador láser |
Mesa de máquina de tamaños enteros. | 3500mm * 2500mm * 2000mm (1300x2500mm) |
Tamaño del generador láser 1500W | L1950 * W850 * H1350MM 800KGS |
G. peso | 2000KGS / 2500KGS |
Voltaje (mesa de trabajo) | Frase única 220V 50Hz |
Voltaje (generador láser) | 3 frases 380V / 50Hz / 30A |
Presión de la fuente de aire accesoria | 0.8Mpa |
Combinación de gas generador láser | Él, N2, CO2 (99,99%) |
H.S. Código | 8456110090 |
Configuración estándar de la máquina de corte por láser de 1000 W | |||
No. | Nombre | Modelo | Cantidad |
1 | Generador láser axial 1000W / 1500W | NT1500SM | 1 |
2 | mesa de trabajo | El 1300 * 2500MM | 1 |
3 | Software de corte por láser | CypCut | 1 |
4 | Enfriador industrial para generador láser | CW-7500 EN 460H | 1 |
5 | Enfriador industrial para mesa de trabajo | CW-5000 AIS | 1 |
6 | Ventilador de escape 1100w | CZR105E-11 | 1 |
7 | Ventilador de escape 750w | CZR90-7 | 1 |
8 | Secador de aire 1,5 m³ / min | ND-10AA | 1 |
9 | Estabilizador de voltaje 30KVA | PH-330 | 1 |
10 | Servomotor Panasonic AC 1.5KW | MHME152GCGM | 1 |
11 | Panasonic AC Servomotor 3KW | 1 | |
12 | Servomotor Panasonic AC 0.4KW | MHMJ042G1U | 1 |
13 | Tornillo HIWIN R32 | R32-10T3-FSI-2025-2186-0.05 | 2 |
14 | Tornillo HIWIN R25 | R25-10T3-FSI-1411-1539-0.05 | 2 |
15 | Carril guía lineal HIWIN 40 | HCH40CA2R1610Z0C | 1 |
16 | Carril guía lineal HIWIN 30 | HCH30CA2R2960Z0C | 1 |
17 | Lente II-VI | 38,1 mm DIA 190,5 mm FL | 1 |
18 | Reflector II-VI | 50 mm DIA 10 mm THK | 1 |
19 | Filtro CPL II-VI | 50.0mm DIA 10.0mm THK | 1 |
20 | Monitor de computadora | Windows 7 | 1 |

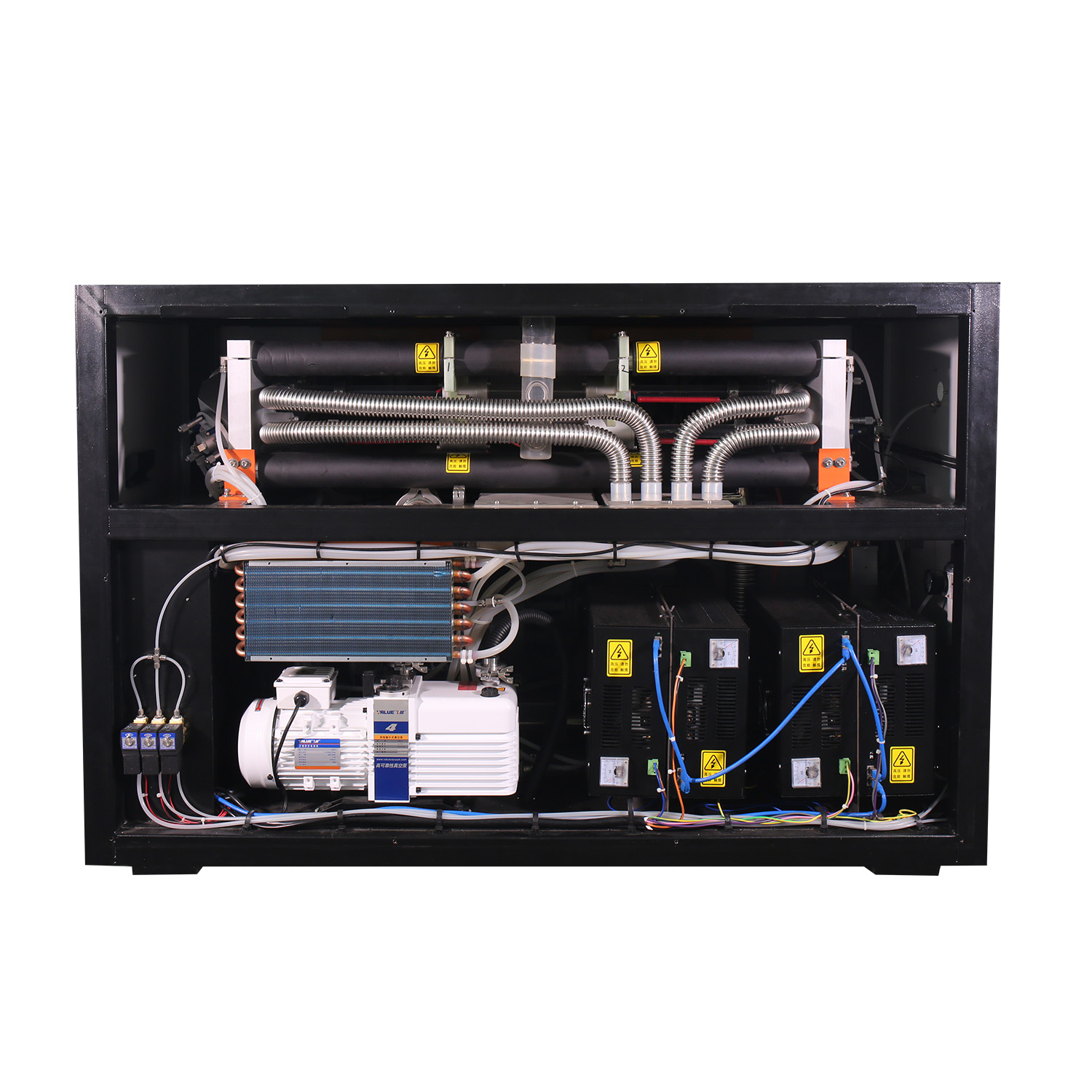

Componentes clave del generador láser de 1000 W | ||||
No. | Nombre | Fabricante | País | |
1 | BOMBA DE RAÍCES | 1000W | NB600AL | JAPÓN |
2 | APARATO DE CIRCUITO DE CONTROL DE BAJO VOLTAJE | SIEMENS | ALEMANIA | |
IDEC | JAPÓN | |||
SCHNEIDER | ALEMANIA | |||
CONTACTO PHOENIX | ALEMANIA | |||
3 | SISTEMA ÓPTICO DE CAVIDAD RESONANTE | II-VI | Estados Unidos | |
4 | SISTEMA OPERATIVO DE COMPUTADORA | DELTA | TAIWAN | |
5 | COMPONENTE NEUMÁTICO | FESTO | ALEMANIA | |
SMC | JAPÓN | |||
CAMOZZI | ITALIA | |||
6 | INTERRUPTOR DE ALIMENTACIÓN | SEMIKRON | JAPÓN | |
MÓDULO DE CONTROL | ||||
7 | COMPONENTE DE LA RUTA DE AGUA | SMC | JAPÓN | |
CAMOZZI | ITALIA | |||
8 | SENSOR DE POTENCIA LÁSER | GENTEC-E | CANADÁ |
Características de la máquina:
Adopte el estilo de pórtico y la estructura de trayectoria mixta del láser, la plataforma de la mesa de la máquina es dura y estable en el trabajo, se requiere un pequeño espacio en el piso para la máquina, la trayectoria óptica del láser es corta, adopte el espejo reflectante y la lente importados de Estados Unidos para hacer la trayectoria del láser más delgada y el corte más fuerte.
Cabezal de corte láser electrónico inteligente que viene con sistema de toque automático, ajuste automático para adaptar los materiales irregulares y mantener la precisión de corte.
Adopte el sistema de motor y servoaccionamiento de Panasonic, riel guía lineal de precisión HIWIN de Taiwán para mantener un corte de alta precisión.
Sistema de extracción de humo altamente efectivo que viene con un dispositivo colector de polvo optimizado para crear un ambiente saludable para el operador.
Sistema automático de control de gas para garantizar un bajo consumo de energía, consumo de energía y consumo de gas.
El software es fácil de operar, simple y fácil de entender.
Estar equipado con la función de compensación de gas de trayectoria óptica que puede evitar la diferencia y divergencia del haz y durante el proceso de conducción por perturbación del gas, y siempre puede mantener la presión positiva de gas limpio en la cavidad óptica para evitar el humo externo y entrar.
Estar equipado con el dispositivo de compensación total en trayectoria óptica de desarrollo autónomo, para garantizar la consistencia del diámetro del haz y la constancia del enfoque en todo el rango de procesamiento.
Solicitud de entorno operativo de la máquina de corte por láser:
Espacio de piso / área ocupada: Longitud 8 metros Ancho 5 metros alrededor de 40 metros cuadrados
Aire acondicionado One Set para generador láser
Alto requisito de cimentación: cimentación de hormigón, plana, fuerte y estable.
Solicitud de equipo auxiliar para ejecutar la máquina de corte por láser:
Compresor de aire One Set (potencia 5KW o 7.5KW 10HP, emparejar con gasoldadora 0.6MPA)
Freezer Dryer One Set (Asistente para uso con compresor de aire)
Estabilizador de voltaje de 30KW, un juego (se puede usar para máquinas láser y dobladoras juntas)
Asistente de gas y líquido
Asistente de gas: CO2, He, N2 y O2 (para cortar chapa de plancha)
Líquido: agua purificada
Aplicaciones:
Es ampliamente utilizado en impresión, empaque, troquelado, letreros publicitarios, placas de metal, etc. Industrias.
Materiales aplicables:
Madera contrachapada, tablero MDF, acrílico, tablero de hierro, tablero de acero, tablero de acero inoxidable… etc. materiales metálicos y no metálicos.
Servicio postventa:
El ingeniero de habla inglesa está disponible para instalación y capacitación con un costo de compra de alrededor de 5 días.
El software en inglés, la instalación y las instrucciones y videos de capacitación relacionados están disponibles para los usuarios finales.
En caso de problemas o preguntas sobre la tecnología láser, siempre puede consultar WT Laser.
Con nuestro soporte de servicio orientado al cliente, los costos de mantenimiento y reparación se mantendrán bajos.
Se promete un año de garantía para la máquina.

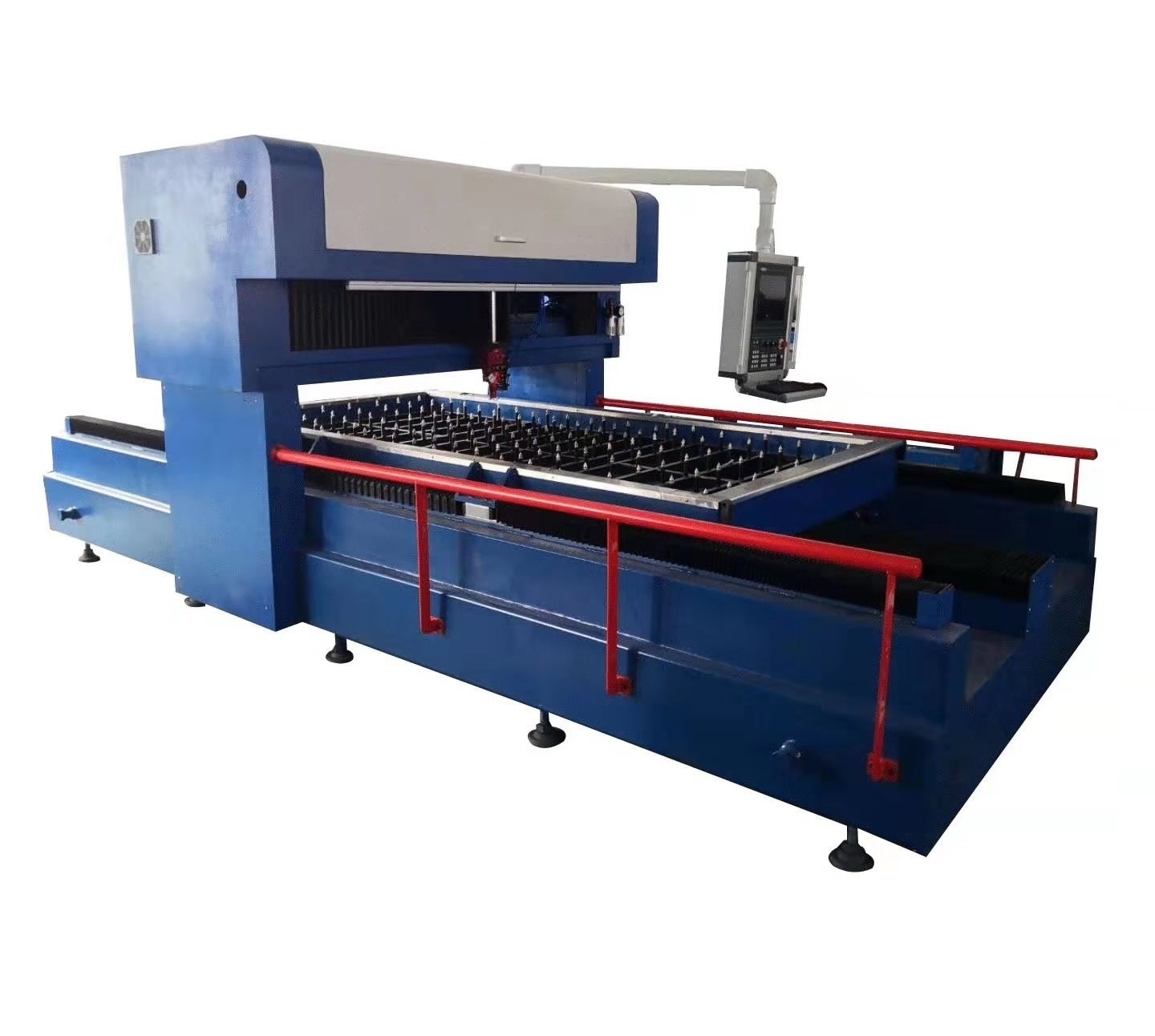

PESO-LC1500-13251500W Die Board Imagen de la máquina de corte por láser:
